上海泰臻建材有限公司

膩子施工問題

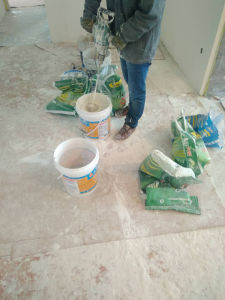

　　1、膩子粉為什么在加水后越攪就越稀呢?纖維素作為一種增稠劑保水劑在膩子上應用的，由于纖維素本身的觸變性，膩子粉中纖維素的加入也導致了膩子加水后產(chǎn)生了觸變性。這種觸變性是由于膩子粉中組分呈松散結(jié)合的結(jié)構(gòu)被破壞引起的。這種結(jié)構(gòu)在靜止時產(chǎn)生，在應力作用下拆散。也就是說在攪拌下粘度降低，在靜止時粘度恢復。

　　2、膩子在批刮過程中比較沉是怎么回事?

　　出現(xiàn)這種情況一般用的纖維素粘度過高，有的廠家用20萬的來做膩子，這樣做出的膩子因粘度偏高，所以在批刮時出現(xiàn)發(fā)沉的感覺。內(nèi)墻膩子建議添加量為3-5公斤，粘度為8-10萬。

　　3、冬天和夏天用同樣的粘度纖維素做出的膩子和砂漿為什么感覺粘度不一樣?

　　由于產(chǎn)品的熱凝膠性，決定了產(chǎn)品的粘度隨溫度的升高會逐漸降低的，當溫度超過產(chǎn)品凝膠溫度時，產(chǎn)品將會從水中析出的，從而失去粘度。

　　4、膩子容易出現(xiàn)開裂、起泡、脫粉等現(xiàn)象的原因主要原因基層未徹底干透施工、基底過于粗糙，批蕩速度過快、一次施工膩子層過厚，大于2.0mm、膩子粉拋光時間掌握不佳。沒有把握好表面和底層之間的干濕時間和水分揮發(fā)速度，季節(jié)不同基層和表面的干燥時間不同所導致。硅酸鎂鋁在膩子中的應用

　　5、優(yōu)異的施工性:可使膩子延長開放時間和可操作性、提高膩子的潤滑性、減少黏刀性，提高工作效率和勞動生產(chǎn)率;

　　改善抗流掛性:可使膩子施工時表面更豐富、平整，減少膩子損失;

　　良好的觸變性:產(chǎn)品在靜止時為黏稠狀，攪拌時為流狀，可延長膩子延長開放時間;

　　貯存穩(wěn)定性:可使膩子均質(zhì)、穩(wěn)定，防止分層和析水;優(yōu)化膩子粉配方:可降低膩子粉中纖維素、膠粉等用量。并優(yōu)化膩子粉配方。
